Антенна A5-ADSB на 1070 - 1100 МГц | ГК Неман

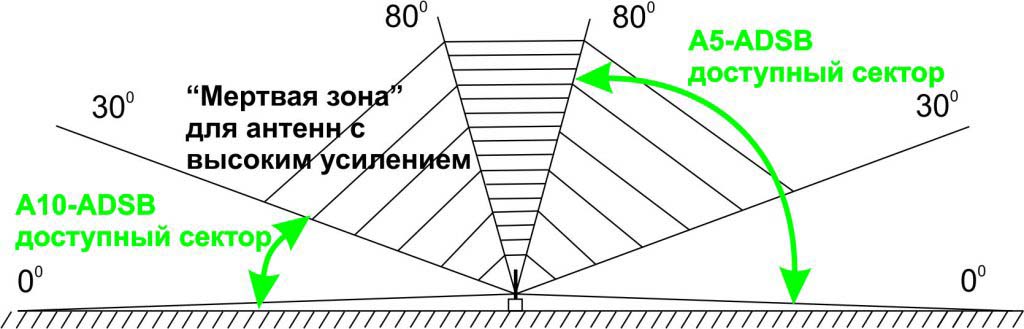

Антенная наука гласит о том, что для высокого усиления антенны требуется узкая диаграмма. Но узкая диаграмма в случае ADSB контроля ограничивает области приема самолетов, пролетающих в вертикальном секторе 30°-80°.

Поэтому, для этого случая, была разработана небольшая антенна с широкой диаграммой в вертикальной плоскости и небольшим усилением A5-ADSB, обеспечивающая прием в секторе от 0° до 80°.

Диаграмма направленности антенны A5-ADSB

Электрические характеристики

Модель	A5-ADSB
Рабочий диапазон частот, МГц	1070-1100
КСВ не хуже	1.5
Усиление, dBi	5
Входное сопротивление, Ом	50
Сектор излучения в Н-плоскости (-3 dB)	360°
Сектор в Е-плоскости по -3dB	25°
Подводимая мощность, Вт	100
Грозозащита	есть
Настройка	не требуется
Поляризация	Вертикальная

Механические характеристики

Модель	A5-ADSB
Масса антенны, кг	0,5
Габариты, мм	550x46x46
Материал излучателя	медь
Материал РПУ	белый стеклопластик
Допустимая скорость ветра, м/с	55
Диапазон рабочих температур	от -50 до +50
Разъем	N-мама
Крепление на мачту диметром, мм	35-70
Габариты упаковки, мм	100х150х600
Вес упаковки, кг	0,84

Приемная вертикальная антенна A5-ADSB
