Антенны коротковолновые T2-FD-500 / T2-FD(L)-500

Это давно известная широкополосная антенна (terminated tilted folded dipole) является неплохим компромиссом для приемных радиоцентров, радиолюбителей-наблюдателей, а также профессиональных узлов связи, где требуется оперативная перестройка рабочей частоты.

Благодаря встроенному балластному резистору полоса пропускания данной антенны чрезвычайно широкая. Однако, эффективность антенны на низких частотах хуже обычного полуволнового диполя.

Для повышения эффективности антенны T2-FD(L)-500 в длинноволновых участках ее геометрические размеры увеличены в 2 раза по сравнению с T2-FD-500.

В новой конструкции антенны T2-FD-500 согласующий трансформатор и балластный резистор разнесены в отдельные узлы. Это повышает подводимую мощность и время работы на передачу благодаря эффективному рассеиванию нагрузки. Для установки антенны, по-прежнему, достаточного одной мачты-трубостойки, вдоль которой будет подниматься, как флаг, вся антенна вместе с балуном, нагрузкой и фидером.

Антенны T2-FD-500 и T2-FD(L)-500 поставляются в собранном виде.

В антенне применен симметрирующий трансформатор с коэффициентом передачи 1:16. Ввиду того, что в антенне используется резистор на 200 Вт (850 Ом), допустимая подводимая мощность ограничена 500 ваттами.

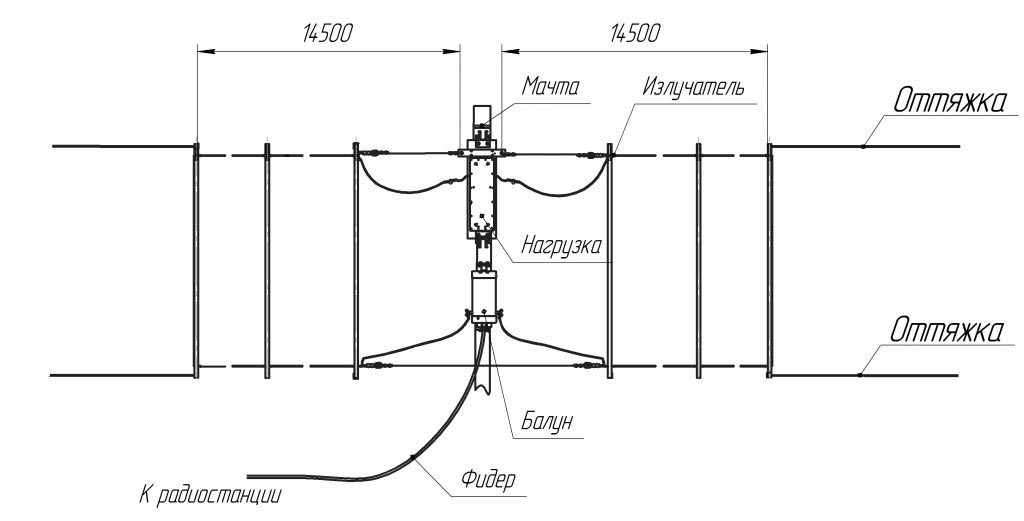

Схема антенны T2-FD-500

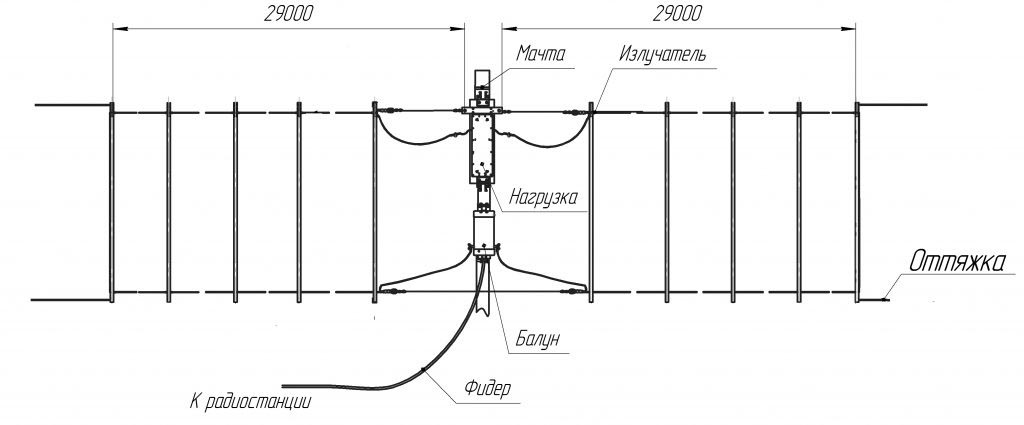

Схема антенны T2-FD(L)-500

Типовой график усиления антенны T2-FD-500

Типовой график усиления антенны T2-FD(L)-500

Типовой график КСВ антенны T2-FD(L)-500
